Krátká odpověď: jednofázový motor může běžet z třífázového napájení, ale pouze pokud je napájen jedním fázovým vodičem plus nulovým vodičem při napětí uvedeném na jeho štítku. Nikdy nemůže použít všechny tři fáze najednou; třetí vodič jednoduše zůstane nevyužit. Pokud systém nemá neutrál nebo dostupné napětí neodpovídá typovému štítku, motor se buď odmítne spustit, nebo se přehřeje a selže.
To je odpověď ve dvou větách. Následující vysvětlení vysvětluje proč, ukazuje, co každý běžný třífázový zdroj skutečně poskytuje, a pokrývá opačnou otázku, kterou si většina lidí skutečně klade: jak provozovat třífázový motor, když jediné, co máte, je jednofázové napájení.
Proč jednofázový motor nemůže používat všechny tři fáze
Jednofázový motor má dvě napájecí svorky. Uvnitř rámu je umístěno hlavní vinutí, obvykle pomocné nebo startovací vinutí, a kondenzátor nebo odstředivý spínač, který vypne pomocné vinutí, jakmile rotor dosáhne rychlosti. Počáteční schéma předpokládá jedno sinusové napětí aplikované ve dvou bodech.
Třífázové napájení je tvořeno třemi vodiči, jejichž napětí leží od sebe o 120 elektrických stupňů. Dvousvorkové zařízení může přemostit pouze dva z těchto bodů, buď fázi k fázi, nebo fázi k nulovému vodiči. Z toho důvodu jsou skutečné otázky užší než otázka s titulkem:
- Shoda napětí: rovná se dostupné jednofázové napětí hodnotě na typovém štítku motoru?
- Neutrální cesta: ve čtyřvodičovém systému je na motoru přítomen neutrál a je dimenzován na proud motoru?
- Startovací proud: zvládne větev troj- až pětinásobek proudu odebraného na zlomek vteřiny při každém startu?
Co každý třífázový zdroj skutečně přináší
"Třífázový" není jedno napětí a tam začíná většina chyb. Níže uvedená tabulka uvádí systémy, se kterými se setkáváte v Severní Americe, Evropě a na exportních trzích, a co na každém z nich vidí jednofázový motor.
| Zásobovací systém | Fáze-fáze | Fáze-neutrál | Může běžet jednofázový motor na 230 V? |
|---|---|---|---|
| 120/208 V vidlice, 4-vodič | 208 V | 120 V | Ne, 120 V je hluboko pod jmenovitou hodnotou na typovém štítku |
| 277/480 V vidlice, 4-vodič | 480 V | 277 V | Ne, 277 V přehřívá vinutí 230 V |
| 400/230 V Wye, 4-drát (IEC) | 400 V | 230 V | Ano, fáze na neutrál, přesně podle návrhu |
| 240 V delta, 3-vodič | 240 V | žádný | Ano, linka k lince, pokud je motor dimenzován na 240 V |
| 240 V delta s vysokou nohou, 4-drát | 240 V | 120 V na dvou nohách, 208 V na vysoké noze | Ne pro 230 V; pouze 120 V motory vyhovují nohám osvětlení |
Motor na 230 V toleruje zhruba plus minus 10 procent, takže asi 207 V až 253 V. Mimo toto pásmo je dalším krokem převinutí nebo výměna.
Kde k poškození obvykle dochází
Téměř každé servisní volání na toto téma představují tři vzorce selhání.
Připojení mezi linkami při nesprávném napětí
Motor na 230 V přiložený přes dvě vedení 400 V systému vidí 400 V. Izolační namáhání okamžitě stoupne, nejprve obvykle selže provozní kondenzátor a vinutí často následuje během několika minut.
Žádný neutrální nebo poddimenzovaný
Třívodičové delta systémy nemají vůbec žádný neutrál, takže u stroje není k dispozici žádná jednofázová cesta. Ve čtyřvodičových systémech je neutrál někdy tenký řídicí vodič, který nikdy nebyl určen k přenosu proudu motoru. Musí být dimenzován na obvod odbočky, nikoli na pilotní světlo.
Pohon jednofázového motoru z třífázového VFD
Standardní měnič s třífázovým výstupem nemůže spustit motor spouštějící kondenzátor. Pulzní výstup pracuje proti kondenzátoru a odstředivému spínači a pomocné vinutí není umístěno tak, aby přijímalo syntetické točivé pole. Pohony s vyhrazeným jednofázovým výstupem existují, ale spouštěcí obvod musí být přepracován se zúčastněným dodavatelem motoru, nikoli improvizovaně na místě.
Opačná otázka: Provoz třífázového motoru na jednofázové napájení
Většina lidí hledajících toto téma ve skutečnosti čelí opačnému problému: třífázový motor na místě s pouze jednofázovým napájením. Krátká odpověď je v duchu stejná, nikdy ji nespojujte přímo.
Umístěte třífázový motor na jednofázové vedení a nevznikne žádné rotující magnetické pole. Rotor je v klidu, motor hučí, proud stoupá k úrovni uzamčeného rotoru a přetížení se vypne nebo vinutí spálí. Každá funkční metoda níže vytváří chybějící třetí fázi uměle.
| Metoda | Jak to funguje | Použitelný výkon | Nejlépe se hodí |
|---|---|---|---|
| Přímé připojení | Pouze dva přívody, žádné točivé pole | žádný | Nikdy, tím se zničí motor |
| Statický fázový měnič | Kondenzátory vytvářejí startovací a provozní fázi | Asi 50 až 60 procent typového štítku | Lehké, příležitostné zatížení bez těžkého startování |
| Rotační fázový měnič | Napínací motor generuje třetí fázi | Téměř 100 procent | Obchody s několika stroji, které potřebují skutečný startovací moment |
| VFD s jednofázovým vstupem | Usměrňovač a invertor syntetizují tři fáze | Asi 50 procent, pokud nejsou příliš velké | Jeden motor, který také potřebuje regulaci otáček |
| Vyměňte za jednofázový motor | Přizpůsobí motor dodanému zdroji | 100 procent nového hodnocení | Zatíží až zhruba 3 HP při 230 V |
Dvě čísla rozhodují o tom, zda převod stojí za námahu. Standardní proudové tabulky při plném zatížení uvádějí 230 V jednofázový motor na přibližně 8 A pro 1 HP, 17 A pro 3 HP a 28 A pro 5 HP, se startovacím rázem třikrát až pětkrát vyšším. A když je frekvenční měnič napájen z jedné fáze, vstupní proud se soustředí v menším počtu zařízení, takže měnič musí být dimenzován na zhruba dvojnásobek proudu motoru, aby se usměrňovač a stejnosměrná sběrnice udržely v rámci svých jmenovitých hodnot.
Jednofázové nebo třífázové: Co se skutečně mění
Když jsou k dispozici obě dodávky, rozhodnutí se složí na pět měřitelných rozdílů.
- Startovací moment: třífázový motor vyvine při startu zhruba 200 až 300 procent točivého momentu při plném zatížení; jednofázový motor s rozběhem kondenzátoru zvládne asi 150 až 200 procent a konstrukce s permanentním děleným kondenzátorem mnohem méně.
- Proud na koňskou sílu: třífázové stroje odebírají zhruba polovinu proudu než jednofázový motor stejného jmenovitého výkonu, takže kabely, stykače a přetížení jsou menší a levnější.
- Účinnost a účiník: oba běží na třífázovém vyšší úrovni, a proto jsou kolem nich napsány programy prémiové účinnosti.
- Velikost rámu: pro stejný výkon je jednofázový motor obvykle o jednu nebo dvě velikosti rámu větší a znatelně těžší.
- Praktický strop: nad cca 3 HP přestává mít jednofázová varianta smysl kvůli startovacímu proudu a velikosti vodiče. Je zahrnuto úplnější srovnání konstrukce a výkonu naše rozdělení rozdílů jednofázových a třífázových motorů .
Kontrolní seznam, než cokoliv zapojíte
- Vyfoťte typový štítek: napětí, fáze, frekvence, výkon, zesilovače při plném zatížení a provozní faktor.
- Změřte napájení v místě připojení měřičem true-RMS, a to jak fáze-fáze, tak fáze-nulový vodič, ideálně pod zátěží.
- Ujistěte se, že nulový vodič existuje a odpovídá jmenovité hodnotě obvodu větve.
- Zkontrolujte, zda stykač a nadproudové relé vyhovují proudu motoru a pracovnímu cyklu.
- Před opětovným použitím starého motoru zkontrolujte kondenzátory a ověřte, že se odstředivý spínač volně pohybuje.
- Před připojením poháněného zařízení potvrďte rotaci a přizpůsobte kryt prachu, mytí nebo venkovním podmínkám.
Přizpůsobení motoru vašemu zdroji
Pokud je napájení 230 V jednofázové a zátěž zůstává pod přibližně 3 HP, je obvykle nejjednodušší řešení zcela uzavřený motor pro spouštění a provoz kondenzátoru, který se zcela vyhýbá konverznímu zařízení.
Jednofázový zcela uzavřený kondenzátor Start Run Run Motor Stojí za zhlédnutí pro jednofázové zátěže 230 V pod přibližně 3 HP, které nabízejí možnost spouštění a provozu zcela uzavřeného kondenzátoru, která se vyhýbá konverznímu zařízení. Zobrazit produkt → Tam, kde je třífázová energie již v budově, odvede prvotřídní účinnost třífázový stroj v rámu 48 nebo 56 stejnou práci s nižším proudem, lepším rozběhovým momentem a delší životností.
Třífázový motor s frakčními koňskými silami Premium Efficiency Motor Tento vysoce účinný motor s 48–56 rámy, který stojí za zhlédnutí tam, kde je k dispozici třífázové napájení, se hodí pro lehkou průmyslovou zátěž s nižším proudem a delší životností. Zobrazit produkt → Pokud hnané zařízení potřebuje proměnnou rychlost, ale je k dispozici pouze jednofázové napájení, EC motor obchází celý problém převodu, protože elektronika zvládá komutaci a samotný motor nemá žádný startovací kondenzátor ani odstředivý spínač pro boj s pohonem.

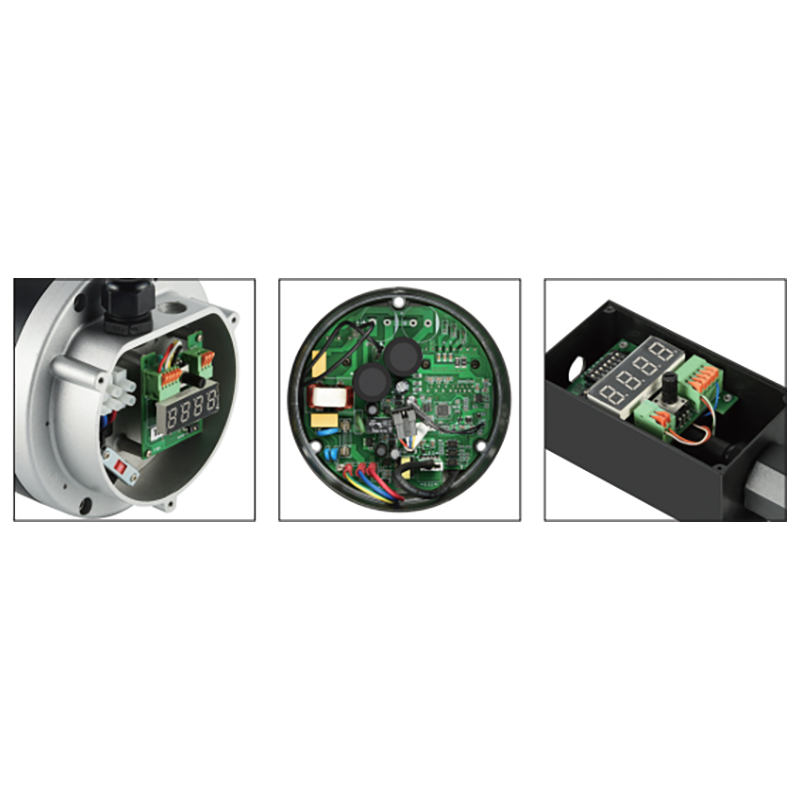

Rámový EC motor NEMA pro jednofázové zařízení s proměnnou rychlostí Tento EC motor s rámem NEMA 48, který stojí za zhlédnutí u zařízení s proměnnou rychlostí na jednofázovém napájení, se vyhýbá rozběhovým kondenzátorům a odstředivým spínačům, zatímco komutaci zpracovává elektronicky. Zobrazit produkt → Velikosti rámů, typy krytů a úrovně účinnosti se musí shodovat jako sada, což je jednodušší, když jeden dodavatel pokrývá jak jednofázové, tak třífázové rodiny. WAYLEAD staví NEMA a IEC designy od 48 do 250 rámů, v kapajícím, zcela uzavřeném a TENV konstrukci, takže stejné zatížení může být přizpůsobeno podle toho, jaká dodávka skutečně má místo.
Často kladené otázky
Může jednofázový motor běžet na dvou linkách třífázového napájení?
Ano, za předpokladu, že síťové napětí odpovídá jmenovité hodnotě na typovém štítku. 240 V motor na 240 V trojúhelníkovém systému je normální instalace. Stále je to jednofázové napájení a třetí vedení je nevyužito.
Co se stane, když připojím 230 V jednofázový motor ke zdroji 400 V?
Vinutí vykazuje zhruba 74procentní přepětí. Magnetizační proud prudce stoupá, kondenzátor je přetížen a vinutí se během několika minut přehřeje. Výsledkem je obvykle spálené vinutí a vyboulený kondenzátor.
Může VFD provozovat jednofázový motor z třífázového napájení?
Standardní třífázový výstupní měnič nemůže. Jednofázové výstupní měniče existují, ale spouštěcí kondenzátor a odstředivý spínač musí být přepracovány a motor musí tolerovat tvar vlny měniče. U většiny retrofitů je výměna motoru levnější než jeho přizpůsobení.
Jak velký může být jednofázový motor, než je lepší volba třífázový?
Kondenzátorové spouštěcí jednofázové motory jsou snadno dostupné až do výkonu přibližně 3 HP a příležitostně 5 HP při 230 V. Proud při plném zatížení při těchto velikostech, 17 A a 28 A, plus tři až pětkrát vyšší spouštěcí ráz, obvykle činí třífázové motory praktickou volbou nad 2 až 3 HP.
Pravidlo, které to udržuje jednoduché: přizpůsobte motor zdroji, který máte, spíše než vnucování motoru na zdroj, pro který nebyl nikdy navržen. Přečtěte si typový štítek, změřte fázi napětí na nulu a fázi na fázi, potvrďte nulu a zkontrolujte rozběhový proud proti ochraně větve. Když některá z těchto čtyř kontrol selže, odpovědí je jiný motor, nikoli jiné připojení.
