Výběr mezi a vertikální motor , a jednofázový motor a a třífázový motor je jedním z nejdůslednějších rozhodnutí při výběru průmyslového zařízení – a jeho nesprávné provedení může znamenat plýtvání energií, předčasné selhání a nákladné prostoje. Krátká odpověď: vertikální motors jsou definovány jejich montážní orientací a používají se v aplikacích s šachtou, jako jsou čerpadla a chladicí věže; jednofázové motory vhodné pro obytné a lehké komerční použití s nízkou spotřebou energie; a třífázový motors poskytují vynikající účinnost a točivý moment pro těžké průmyslové provozy. Pochopení nuancí každého z nich však vyžaduje bližší pohled na design, údaje o výkonu, náklady a případy použití v reálném světě.
Co je vertikální motor a proč záleží na orientaci?
A vertikální motor není jednoduše standardní motor otočený na bok – je to zcela účelově zkonstruovaný stroj navržený tak, aby fungoval s hřídelí směřující dolů (nebo v některých konfiguracích nahoru). Orientace zásadně mění způsob, jakým vnitřní komponenty zvládají gravitační, mazací a tahové zatížení, takže běžně dostupné horizontální motory nejsou vhodné náhražky.
Nejkritičtějším mechanickým rozdílem je konstrukce axiálního ložiska. V a vertikální motor Sestava rotoru – spolu s připojeným hřídelem čerpadla, oběžným kolem a jakýmkoliv sloupcem kapaliny nad ním – vyvíjí nepřetržitý tah směrem dolů. Standardní horizontální ložiska motoru nejsou konstruována tak, aby absorbovala toto axiální zatížení. Vertikální motory proto obsahují axiální ložiska dimenzovaná na tisíce liber působící síly směrem dolů, obvykle používající konfiguraci ložisek s kosoúhlým stykem nebo kuželíkových ložisek.
Klíčové konstrukční vlastnosti vertikálních motorů
Vertikální motory sdílejí několik specializovaných konstrukčních prvků, které je odlišují od jejich horizontálních protějšků:
- Nosnost tahu: Navrženo tak, aby zvládalo síly vztlaku i sestupu, často od 500 lbf do 50 000 lbf u velkých motorů s pohonem čerpadla.
- Možnosti dutého hřídele nebo plného hřídele: Vertikální motory s dutou hřídelí umožňují hřídeli čerpadla procházet motorem, což zjednodušuje spojení a vyrovnání. Toto je nejběžnější konfigurace v čerpacích stanicích komunální vody a odpadních vod.
- Montážní příruby NEMA P-base nebo C-face: Standardizované příruby zajišťují šrouby motoru přímo na hlavu čerpadla, čímž odpadá potřeba samostatné základní desky nebo ochranného krytu spojky.
- Třída krytí IP55 nebo IP65: Protože vertikální motory jsou často instalovány venku nebo v mokrých čerpacích jímkách, je standardem vysoká úroveň ochrany proti vniknutí.
- Posílená ventilace: Chladicí vzduch musí proudit nahoru proti gravitaci; Vertikální motory jsou vybaveny přepracovanými sestavami ventilátorů a kanálovými cestami, které zabraňují vzniku horkých míst ve statoru.
Typické aplikace vertikálních motorů
Vertikální motory dominují aplikacím, kde je mechanicky nezbytný vertikální hřídel:
- Turbínová čerpadla s hlubinnými vrty pro městské zásobování vodou (rozsah výkonu: 5 HP až 4 000 HP)
- Ventilátory chladicí věže a ventilátory s indukovaným tahem v systémech HVAC
- Vertikální inline ovladače čerpadel pro průmyslové procesní smyčky
- Závlahové čerpací stanice v zemědělství
- Napájecí čerpadla kondenzátu a kotlů v energetických zařízeních
Jednofázový motor: tahoun obytných a lehkých komerčních prostředí
A jednofázový motor běží na jednofázové napájení střídavým proudem (120 V nebo 240 V v Severní Americe, 230 V ve většině Evropy) a je dominantní volbou pro dílčí až malé integrální aplikace – obvykle pod 5 HP. Jeho široké použití pramení z univerzální dostupnosti jednofázového napájení v domácnostech, farmách a malých podnicích, nikoli z vynikajícího inženýrského výkonu.
Na rozdíl od třífázový motors , a jednofázový motor nelze samočinně spustit pouze z jednofázového napájení. Jednofázový střídavý proud vytváří pulzující – spíše než rotující – magnetické pole, které samo o sobě neposkytuje žádný čistý startovací moment. Výrobci to řeší pomocnými spouštěcími mechanismy, které dávají vzniknout hlavním podtypům jednofázových motorů.
Typy jednofázových motorů
- Capacitor-Start Induction-Run (CSIR): Využívá spouštěcí kondenzátor (typicky 100–400 µF) k vytvoření fázového posunu v pomocném vinutí a vytváří dostatečný startovací moment (200–350 % točivého momentu při plném zatížení) pro kompresory a čerpadla. Kondenzátor se odpojí odstředivým spínačem, jakmile motor dosáhne ~75 % jmenovitých otáček.
- Capacitor-Start Capacitor-Run (CSCR): Přidává provozní kondenzátor pro udržení téměř dvoufázového stavu během provozu, čímž zlepšuje účiník a účinnost o 5–10 % ve srovnání s motory CSIR. Běžné u klimatizací a ledniček.
- Split-Phase (odpor-start): Pomocné vinutí má vyšší odpor a nižší indukčnost než hlavní vinutí, což vytváří mírný fázový posun. Startovací moment je nižší (100–175 % FLT) a startovací proud je vysoký (600–800 % FLT). Vhodné pro ventilátory, dmychadla a malé spotřebiče se snadným startováním.
- Permanentní dělený kondenzátor (PSC): Po celou dobu zůstává v obvodu jeden kondenzátor. Tato konstrukce poskytuje nízký rozběhový moment, ale pracuje tiše a efektivně, takže je první volbou pro motory ventilátorů HVAC s přímým pohonem a malá oběhová čerpadla.
- Stínovaný pólový motor: Nejjednodušší a nejlevnější jednofázový motor; stínící cívky vytvářejí zpožděný magnetický tok v části každého pólu. Velmi nízký rozběhový moment a účinnost (15–35 %). Používá se v nenáročných aplikacích: malé ventilátory, stolní ventilátory, spotřebiče.
Třífázový motor: Páteř průmyslové energie
The třífázový motor je nejúčinnější, nejspolehlivější a cenově nejvýhodnější typ elektromotoru pro průmyslové použití. Je samospouštěcí, vytváří plynulý nepřetržitý točivý moment a dosahuje účinnosti při plném zatížení 92–97 % v moderních designech s prémiovou účinností – výrazně překonává jednofázové motory stejného výkonu.
Třífázové střídavé napájení dodává tři překrývající se průběhy napětí, z nichž každý je posunut o 120°. Při aplikaci na vinutí statoru a třífázový motor , produkují nepřetržitě rotující magnetické pole, které indukuje rotorový proud a generuje točivý moment – bez pomocného startovacího vinutí, kondenzátoru nebo odstředivého spínače. Tato jednoduchost se přímo promítá do nižších výrobních nákladů, nižší údržby a delší životnosti.
Proč třífázové motory dominují průmyslu
- Vyšší účinnost: Třífázové motory IE3 (Premium Efficiency) a IE4 (Super Premium Efficiency) dosahují účinnosti při plném zatížení vyšší než 95 % při výkonu 30 HP oproti 85–90 % u srovnatelných jednofázových konstrukcí.
- Hustota výkonu: Třífázový motor produkuje o 150 % vyšší výkon na kilogram mědi a železa ve srovnání s ekvivalentním jednofázovým motorem.
- Hladký průběh točivého momentu: Třífázový výkon vytváří konstantní okamžitý výkon, čímž eliminuje pulsace točivého momentu přítomné v jednofázových systémech (které dosahují vrcholu dvakrát za cyklus). To snižuje vibrace, hluk a mechanické namáhání poháněného zařízení.
- Široký výkonový rozsah: K dispozici od zlomkových HP do 50 000 HP, takže třífázový motors vhodné pro každý rozsah průmyslového provozu.
- Snadné ovládání rychlosti: Pohony s proměnnou frekvencí (VFD) se hladce spárují s třífázovými indukčními motory, což umožňuje 20–60% úsporu energie v aplikacích s proměnným zatížením, jako jsou čerpadla, ventilátory a kompresory.

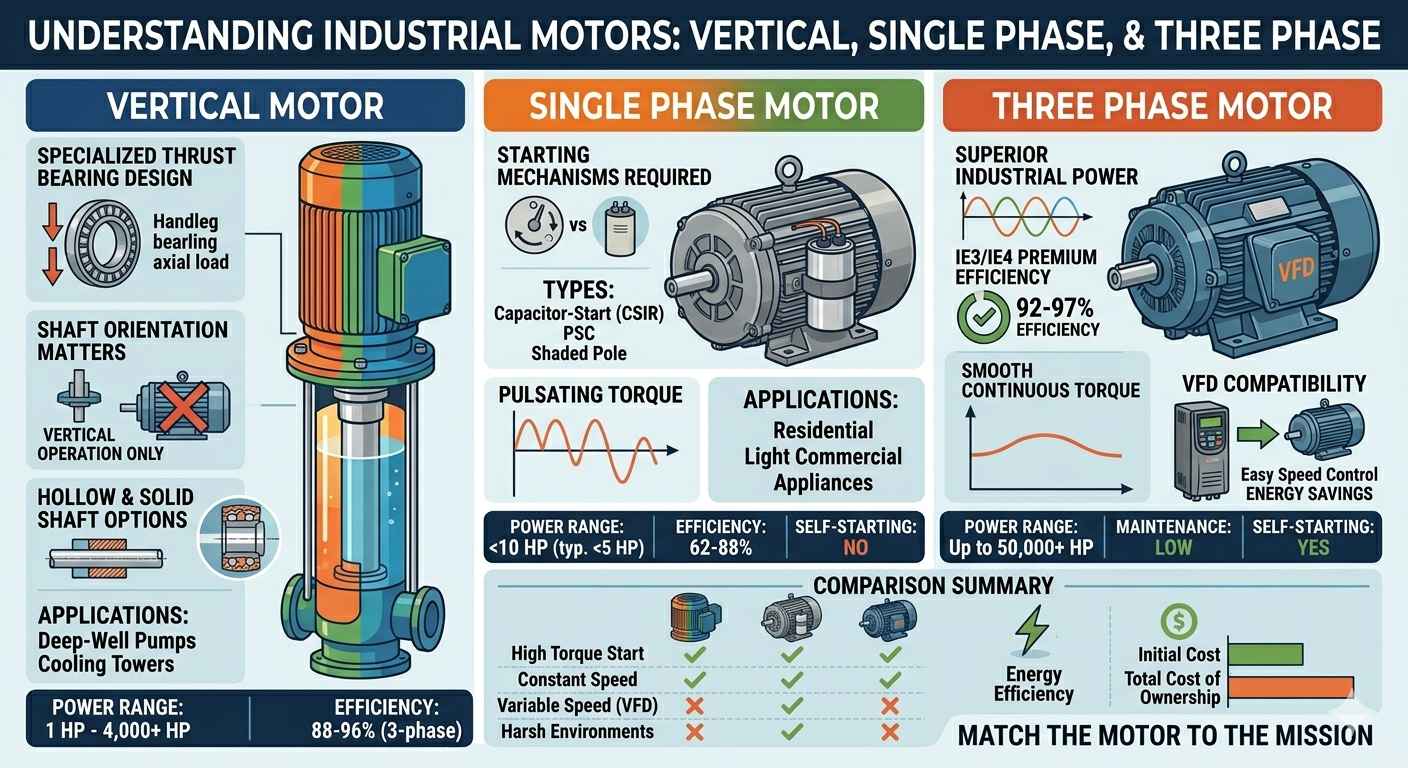

Komplexní srovnání: Vertikální motor vs. jednofázový motor vs. třífázový motor
Níže uvedená tabulka poskytuje přímé srovnání nejdůležitějších kritérií výběru:
| Parametr | Vertikální motor | Jednofázový motor | Třífázový motor |
|---|---|---|---|
| Montážní orientace | Vertikální (hřídel dolů nebo hřídel nahoru) | Horizontální (obvykle) | Horizontální nebo vertikální |
| Napájení | 1-fázový nebo 3-fázový | Jednofázové (120V/240V) | Třífázový (208–690 V) |
| Typický rozsah výkonu | 1 HP – 4 000 HP | 1/20 HP – 10 HP | 0,25 HP – 50 000 HP |
| Účinnost při plném zatížení | 88–96 % (3-fázová verze) | 62–88 % | 85–97 % |
| Samostartování | Ano (s 3fázovým napájením) | Ne (vyžaduje pomoc při startování) | Ano |
| Hladkost točivého momentu | Hladký (3-fázový) | Pulzující | Hladký (konstantní) |
| Axiální ložisko | Specializovaný těžký provoz | Standardní radiální | Standardní radiální |
| Kompatibilita s VFD | Ano (3-phase version) | Omezené / nedoporučuje se | Výborně |
| Složitost údržby | Střední – Vysoká | Nízká – Střední | Nízká |
| Počáteční cena (relativní) | Vysoká | Nízká | Střední |
| Primární aplikace | Hlubinná čerpadla, chladicí věže | Spotřebiče, malé VZT, nářadí | Průmysl, kompresory, dopravníky |
Tabulka 1: Souběžné technické a komerční srovnání vertikálního motoru, jednofázového motoru a třífázového motoru podle 11 klíčových kritérií výběru.
Spotřeba energie a celkové náklady na vlastnictví: Čísla vyprávějí příběh
Rozdíly v účinnosti mezi typy motorů se přímo promítají do provozních nákladů. Vezměme si příklad ze skutečného světa: motor čerpadla o výkonu 5 HP (3,73 kW) běžící 6 000 hodin ročně při sazbě elektřiny 0,12 $/kWh.
| Typ motoru | Účinnost (%) | Příkon (kW) | Roční energie (kWh) | Roční náklady (USD) |
|---|---|---|---|---|
| Jednofázový motor (CSIR) | 82 % | 4.55 | 27 300 | 3 276 dolarů |
| Třífázový motor (IE2) | 90 % | 4.14 | 24 840 | 2 981 $ |
| Třífázový motor (IE3) | 93,6 % | 3.99 | 23 940 | 2 873 $ |
Tabulka 2: Srovnání ročních nákladů na energii pro motor čerpadla o výkonu 5 HP běžící 6 000 hodin/rok za 0,12 USD/kWh. Třífázový motor IE3 ušetří 403 USD ročně oproti srovnatelnému jednofázovému motoru.
Více než 10letá životnost, přechod z jednofázového motoru na IE3 třífázový motor ušetří přibližně Jen za elektřinu 4 030 dolarů — vyšší než pořizovací cena mnoha motorů v této velikostní řadě. Při škálování na zařízení s 50 takovými motory roční úspory přesahují 20 000 USD.
Jak vybrat správný motor: praktický rámec rozhodování
Správný výběr motoru závisí na čtyřech primárních proměnných: dostupnosti napájení, požadavcích na mechanické rozhraní, charakteristikách zatížení a celkových nákladech na vlastnictví po dobu zamýšlené životnosti.
Krok 1: Posouzení dostupného napájecího zdroje
Pokud má místo instalace pouze jednofázové napájení (běžné v rezidencích, venkovských farmách a malých maloobchodních jednotkách), jednofázový motor je často jedinou schůdnou možností bez nákladného upgradu infrastruktury. Je-li k dispozici třífázové napájení – jako je tomu obvykle v továrnách, komerčních budovách a městských zařízeních – a třífázový motor by měl být výchozí volbou pro jakékoli zatížení nad 1 HP, což přináší lepší efektivitu a nižší dlouhodobé náklady.
Krok 2: Stanovte požadavky na orientaci hřídele
Vyžaduje-li hnané zařízení (čerpadlo, ventilátor, míchadlo) vertikální hřídel, účelová vertikální motor je povinné. Pokus o použití standardního horizontálního motoru ve vertikální orientaci ruší záruky, snižuje mazání ložisek a dramaticky zkracuje životnost. Ložisková olejová lázeň v horizontálním motoru není kalibrována pro vertikální provoz – olej se bude hromadit na dně a vyhladí horní ložisko.
Krok 3: Přizpůsobte motor charakteristikám zátěže
- Vysoký rozběhový moment (kompresory, dopravníky s těžkými břemeny): Použijte a třífázový motor s charakteristikami točivého momentu Design B nebo Design C nebo CSIR jednofázový motor pokud je k dispozici pouze jednofázové napájení.
- Zátěž s proměnnou rychlostí (čerpadla, ventilátory, dmychadla): A třífázový motor spárování s VFD je optimálním řešením. Jednofázové VFD existují, ale jsou méně účinné a méně spolehlivé.
- Nepřetržitý provoz 24/7: Vždy upřednostňujte IE3 nebo vyšší třífázový motors ; úspory energie ospravedlní prémiovou cenu během 12–24 měsíců.
- Přerušované pracovní cykly (malé spotřebiče, elektrické nářadí): A jednofázový motor je adekvátní a ekonomičtější.
Pokyny k instalaci a údržbě
Osvědčené postupy instalace vertikálního motoru
Správná instalace a vertikální motor je rozhodující pro dosažení jmenovité životnosti. Mezi klíčové kroky patří:
- Ověřte, že výtlačná hlava čerpadla je dimenzována na hmotnost motoru a tahové zatížení.
- Před spuštěním zkontrolujte nastavení předpětí axiálního ložiska podle specifikace výrobce.
- Na všechny montážní šrouby použijte kalibrovaný momentový klíč; nerovnoměrné uložení příruby způsobuje vibrace a nesouosost ložisek.
- Ložiska mazaná tukem by se měla domazávat v intervalech 2 000–4 000 hodin; oleje mazané konstrukce vyžadují čtvrtletní kontroly hladiny oleje.
- Při uvádění do provozu proveďte analýzu vibrací, abyste stanovili základní linii – jakýkoli údaj nad 0,1 palce/s (rychlost) na ložiskovém tělese vyžaduje prošetření.
Tipy pro údržbu jednofázového motoru
Odstředivý spínač a kondenzátory v a jednofázový motor jsou hlavní body selhání. Postupy údržby by měly zahrnovat:
- Každoročně kontrolujte kontakty odstředivých spínačů, zda nejsou opotřebené a usazeniny uhlíku; vyměňte, pokud hloubka důlků přesahuje 0,5 mm.
- Vyzkoušejte startovací a provozní kondenzátory pomocí měřiče kapacity; vyměňte, pokud je kapacita o více než 10 % nižší než jmenovitá hodnota.
- Sledujte provozní teplotu — a jednofázový motor provoz zahřátý (nad izolační limit třídy B 130 °C) znamená přetížení, špatnou ventilaci nebo vadný kondenzátor.
Tipy pro údržbu třífázového motoru
Inherentní jednoduchost a třífázový motor znamená, že údržba je především preventivní:
- Každý rok provádějte testy izolačního odporu (megger); zdravý motor by měl číst nad 100 MΩ při 1 000 V DC.
- Zkontrolujte vyvážení fází na svorkách motoru — nesymetrie napětí přesahující 1 % způsobí neúměrné 6–10% zvýšení zahřívání motoru.
- Promažte ložiska podle plánů výrobce; přemaštění je stejně škodlivé jako nedostatečné mazání.
- Monitorujte proud motoru pomocí klešťového měřiče v každém servisním intervalu; postupný nárůst proudu často signalizuje opotřebení ložiska nebo degradaci vinutí před úplným selháním.
Často kladené otázky (FAQ)
Q1: Lze použít vertikální motor horizontálně?
Ne. A vertikální motor nikdy nesmí být provozován ve vodorovné poloze. Jeho ložiskový systém, mazací zásobníky a proudění chladicího vzduchu jsou navrženy pro vertikální provoz. Horizontální provoz způsobí rychlé selhání ložisek, úniky oleje a přehřátí během několika hodin nebo dnů provozu.
Q2: Lze jednofázový motor převést na třífázový motor?
Ne přímo. A jednofázový motor má vinutí určené pro jednu fázi. Fázový měnič (rotační nebo statický) však může generovat třífázovou energii z jednofázového napájení, což umožňuje třífázový motor pracovat tam, kde je k dispozici pouze jednofázové napájení – praktičtější řešení než obrácené.
Otázka 3: Proč třífázové motory vydrží déle než jednofázové motory?
Třífázové motory nemají žádné kondenzátory, spouštěcí spínače nebo pomocná vinutí – součásti, které nejčastěji selhávají jednofázový motors . Hladký, nepřetržitý točivý moment také snižuje mechanické namáhání ložisek a vinutí. Dobře udržovaný třífázový motor může spolehlivě fungovat 20–30 let oproti 10–15 letům u srovnatelné jednofázové jednotky za podobných podmínek.
Q4: Co znamená "dutý hřídel" u vertikálního motoru?
Dutý hřídel vertikální motor má trubkový hřídel rotoru s otevřeným středovým otvorem, který umožňuje hřídeli sloupku čerpadla procházet zcela motorem. Hřídel čerpadla je připevněna k rotoru motoru pomocí nastavitelné hlavové matice v horní části motoru, což eliminuje potřebu vnější spojky hřídele. Tato konstrukce zjednodušuje vyrovnání a snižuje celkovou výšku sestavy čerpadlo-motor.
Q5: Je jednofázový motor vhodný pro studniční čerpadlo?
Pro trysková čerpadla s mělkou studnou a malá ponorná zařízení (do 1,5 HP), a jednofázový motor je běžně používaný a naprosto dostačující. Pro hlubinná turbínová čerpadla vyžadující více než 5 HP – nebo pro jakékoli čerpadlo v komerčním nebo komunálním prostředí – a vertikální motor s a třífázový motor pohonný systém se důrazně doporučuje pro spolehlivost a energetickou účinnost.
Q6: Jaký je servisní faktor ve specifikacích motoru a liší se mezi typy motorů?
Servisní faktor (SF) je multiplikátor udávající, o kolik nad jmenovitým výkonem může motor pracovat nepřetržitě bez poškození. Většina jednofázový motors nést SF 1,25–1,35, zatímco standardní třífázový motors mají obvykle hodnocení SF 1,15. Vertikální motory pro provoz čerpadel jsou obecně specifikovány na SF 1,0 až 1,15, protože jejich axiální ložiska jsou dimenzována přesně pro jmenovité zatížení a ponechávají menší mechanickou rezervu.
Závěr: Přiřaďte motor k misi
Neexistuje žádný univerzálně „nejlepší“ motor – pouze správný motor pro konkrétní aplikaci. A vertikální motor je jedinou správnou volbou, když je požadováno vertikální rozhraní hřídele; žádné množství technických řešení nedělá z horizontálního motoru bezpečnou náhradu. A jednofázový motor zůstává praktickým a nákladově efektivním řešením pro aplikace s nízkou spotřebou, kde je k dispozici pouze jednofázové napájení. A třífázový motor je optimální volbou pro prakticky všechny průmyslové, komerční a náročné aplikace, kde je přístupné třífázové napájení – nabízí vynikající účinnost, dlouhou životnost, hladký točivý moment a bezproblémovou integraci VFD.
Údaje jsou jasné: v 10letém provozním horizontu jsou vyšší počáteční náklady na prémiovou efektivitu třífázový motor se mnohonásobně vrátí v úsporách energie. Pro zařízení, která chtějí současně snížit provozní náklady a uhlíkovou stopu, modernizovat stárnutí jednofázové motory do IE3 třífázový motors — tam, kde to energetická infrastruktura umožňuje — je jednou z investic s nejvyšší návratností investic do správy průmyslové energie
